マイクロ波加熱装置 MR-2G-100
- 制御用ノートＰＣの横に置いてテーブル上またはドラフト内で実験（GUIによる簡単操作）
- 反応管中心部にエネルギーを集中加熱（反応）させることが可能
- 試料の誘電率などによる共振周波数のずれに対して、周波数自動追尾機能でパワーもしくは温度一定化が可能
- フィードバック制御可能（放射温度測定）
- 加熱中の反応炉内部の確認が可能（観察窓）
仕様
| 共振器 | 円筒型 TM010モード | 加熱炉長100mm |
|---|---|---|
| 加熱対象 | 液体、個体、気相 | 反応炉中央に加熱試料を設置 液体やガスはホースや管を通過中に加熱 |
| 励磁周波数 | 2.400GHz～2.500GHz | 共振周波数に追従 |
| 加熱電力 | 1W～100W(CW) | |
| 制御温度範囲 | 室温＋10℃～500℃ 標準 | |
| 制御方式 | 温度一定、電力一定制御 | |
| 適合チューブ | 外形10mm以下 | 適合内径は溶媒による |
| 冷却方式 | 強制空冷 | |
| 電源電圧 | AC100V ±10％ 3A | |
| ※オプションとして石英ガラス反応管（耐圧10MPa可）、樹脂系反応管、送液ポンプ、電磁弁モジュール、1000℃対応温度計、要求に沿った反応管の製作、その他加熱電力500W対応 | ||
特徴
| 特許技術 | 共振器の構造に関する特許と周波数追従制技術により、試料へのハイパワー高速制御のマイクロ波加熱が可能 |
| フロー式反応器 | 連続フロー式の採用により生産性が向上。 オンデマンドで高効率な運用が可能。 |
| 急速加熱と温度安定性 | 急速加熱後温度一定に維持する事が出来ます。温度安定性の参考値２℃～ |
| 迅速な条件検討 | 高精度で高速な温度制御特性とフロー反応方式の組合せにより、様々な反応条件を効率よく設定できます。 |
| 省スペース | デスクトップ・ドラフター内で使用を想定した省スペース設計です。 |
| メンテナンスフリー | 半導体式マイクロ波発振器の採用により、発振素子の長寿命化を実現しました。 |
加熱特性

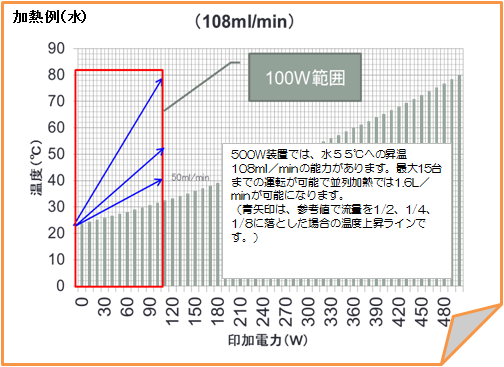

水の加熱例です。100Wのマイクロ波加熱で約100ccの水を１分間で55℃昇温させた例です。

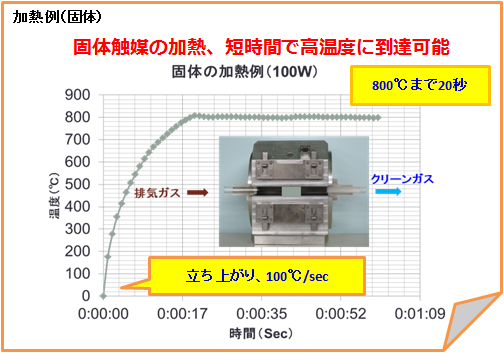

反応管中央に触媒を設置、触媒を加熱した状態で気体を通すことで、ガスを加熱することができます。
計測画面例

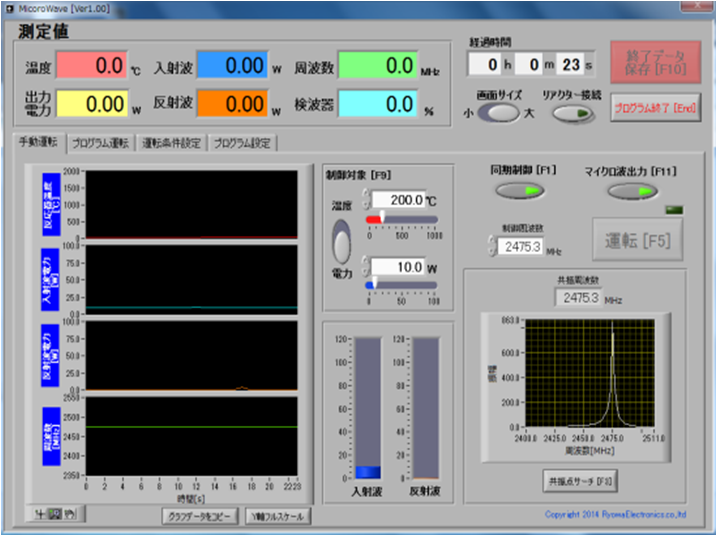

操作画面です。右下のピークの確認をすることで、加熱が可能な試料か確認ができます。上部測定値加熱開始後１秒毎に更新されグラフ表示も可能です。またプログラム連動も可能です。

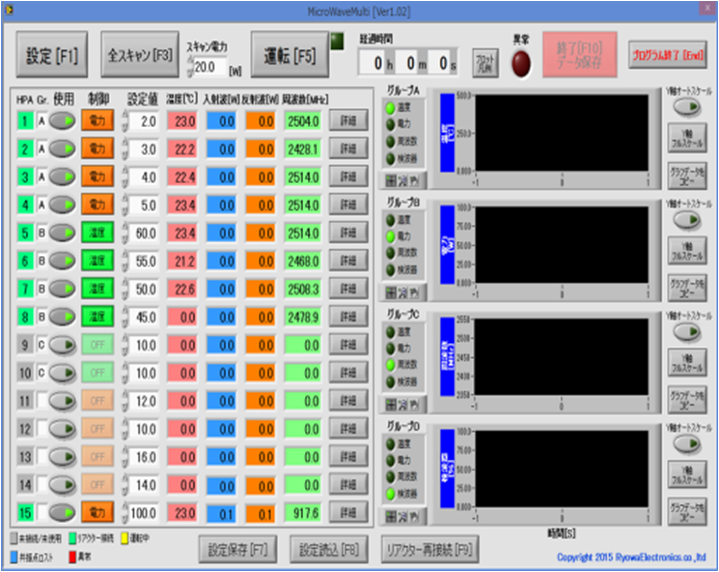

最大１５台までの連続運転が可能です。
