超高周波磁性薄膜透磁率測定装置PERMEANCE METER/ PMF-3000
PERMEANCE METER/ PMF-3000
- １ＭＨｚ～３ＧＨｚの広帯域透磁率測定を実現
- 世界初、透磁率の絶対値測定を実現
- 検出部にＳｈｉｅｌｄｅｄ Ｌｏｏｐ Ｃｏｉｌを採用
- ｐｃ制御により測定のほとんどを自動化
- 高周波磁性材料の特性評価に有用
仕様
| 測定周波数範囲 | 1MHz ～ 3GMHz |
| 試料寸法(最大) | 幅6mm(容易軸方向)×厚さ1.1mm 長さ5mm以上推奨(困難軸方向) |
| 測定点数 | 周波数に対して最大500点(1バイアス) |
| データ数 | バイアス磁界に対して最大5点 |
| 外部磁界強度 | ヘルムホルツコイルの中心において最大１kOe |
| 表示項目 | 各周波数におけるμ、μ’、μ” |
| ファイル保存 | マテリアルパラメータ、μ、μ’、μ”、周波数 |

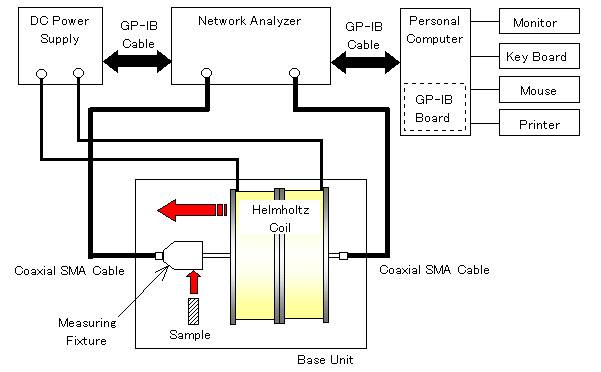

ブロック図

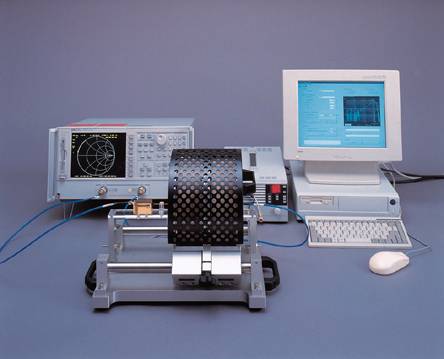

標準構成

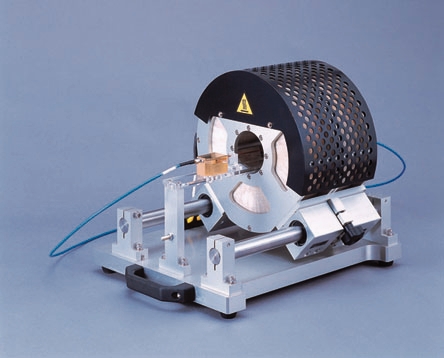

| Ｎｏ | ＳＹＳＴＥＭ | ＴＹＰＥ | ＭＡＫＥＲ | Q.T.Y | Remarks |
| １ | Network Analyzer | 8753ES(Std.) | Agilent Tec. | 1set | 3GHz *1 |
| ２ | Calibration Kit | 85033D(Std.) | Agilent Tec. | 1set | 3.5mm SMA *1 |
| ３ | DC Power Supply | 12A 60V | KENWOOD | 1set | GP-IB Controlled |
| ４ | Personal Computer | PC/AT,Windows98 *2 | 1set | Include monitor and printer *3 | |
| ５ | Measuring Jig | Ryowa | 1set | Rfcomponents,Helmholtz coil | |
| ６ | Cables | 1set | GP-IB,Coaxial etc. | ||
| ７ | Software | ryowa | 1 | Online instruction manual included |
*1 ｵﾌﾟｼｮﾝ､ｱﾅﾗｲｻﾞﾀｲﾌﾟP8753E以外の応用は別途見積り
*2 CPU ﾍﾟﾝﾃｨｱﾑ300MHz以上、GP-IBﾎﾞｰﾄﾞ搭載
*3 Windowsは米国 Microsoft Corporationの登録商標です
*2 CPU ﾍﾟﾝﾃｨｱﾑ300MHz以上、GP-IBﾎﾞｰﾄﾞ搭載
*3 Windowsは米国 Microsoft Corporationの登録商標です
本製品は東北大学電気通信研究所荒井研究室と共同でNEDOに係わる中小企業創造基盤技術研究事業「超高周波磁性薄膜透磁率測定装置の開発（研究代表者：東北大学 山口正洋助教授）」に依り開発したものです。
