自社製品紹介

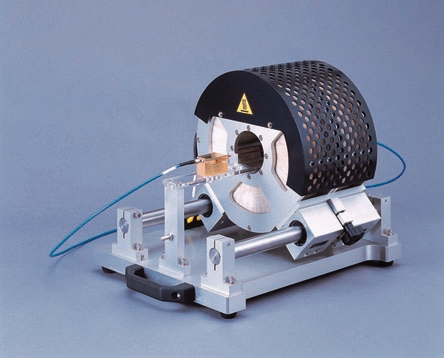

・１ＭＨｚ～３ＧＨｚの広帯域透磁率測定を実現

・世界初、透磁率の絶対値測定を実現

・検出部にＳｈｉｅｌｄｅｄ Ｌｏｏｐ Ｃｏｉｌを採用

・ｐｃ制御により測定のほとんどを自動化

・高周波磁性材料の特性評価に有用

仕様

測定周波数範囲

1MHz ～ 3GMHz

試料寸法(最大)

幅6mm(容易軸方向)×厚さ1.1mm
長さ5mm以上推奨(困難軸方向)

測定点数

周波数に対して最大500点(1バイアス)

データ数

バイアス磁界に対して最大5点

外部磁界強度

ヘルムホルツコイルの中心において最大１kOe

表示項目

各周波数におけるμ、μ’、μ”

ファイル保存

マテリアルパラメータ、μ、μ’、μ”、周波数

ブロック図

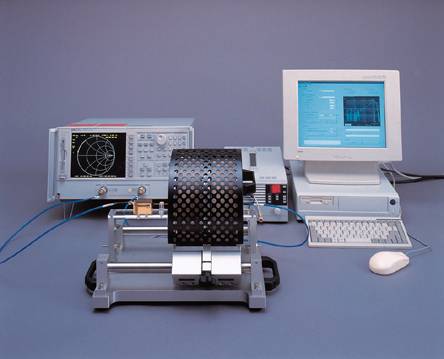

標準構成

Ｎｏ

ＳＹＳＴＥＭ

ＴＹＰＥ

ＭＡＫＥＲ

Q.T.Y

Remarks

１

Network Analyzer

8753ES(Std.)

Agilent Tec.

1set

２

Calibration Kit

85033D(Std.)

Agilent Tec.

1set

３

DC Power Supply

12A 60V

KENWOOD

1set

GP-IB Controlled

４

Personal Computer

1set

５

Measuring Jig

Ryowa

1set

Rfcomponents,Helmholtz coil

６

Cables

1set

GP-IB,Coaxial etc.

７

Software

ryowa

1

Online instruction manual included
